Radar pedagogic afisare viteza + pictograme 1250x900

Radar pedagogic cu afisaj pentru viteza

Radar pedagogic emoticoane

Radar pedadodic viteza - pictograme

SLV-3 este un panou radar viteza cu afisaj LED, conceput pentru detectarea vitezei vehiculelor si avertizarea in timp real a soferilor atunci cand viteza este corespunzatoare sau este depasita limita stabilita. SLV-R3 este versiunea de panou radar viteza care afiseaza viteza si pictograme.

Principiul de functionare

Radarul Doppler integrat detecteaza in timp real viteza vehiculului care intra in zona de masurare. In functie de pragurile minime si maxime configurate, sistemul poate stabili automat: culoarea cifrelor afisate; pictograma sau emoticonul afisat; alternarea intre viteza si pictograma; diferite moduri de avertizare pentru diferite intervale de viteza.

La depasirea limitei configurate, panoul poate schimba culoarea mesajului, poate activa functia de clipire si poate afisa un mesaj de avertizare.

Sistemul permite configurarea a pana la 16 intervale diferite de viteza si programarea perioadelor de functionare prin ceas si calendar in timp real.

O functie importanta este Anti-Record. Aceasta permite stabilirea unei viteze maxime care poate fi afisata. Daca vehiculul depaseste aceasta valoare, panoul poate sa nu mai afiseze viteza sau poate afisa doar un emoticon/pictograma, insa radarul continua sa inregistreze viteza detectata.

CARACTERISTICI GENERALE

Dimensiuni panou (inaltime x latime): 1250 x 900

Afisaj numeric complet integrat si fixat pe fatada, usor de inlocuit si intretinut fara demontarea intregului panou de pe stalp: protectie IP65 si rezistenta la impact IK8.

Texte si iconografie fixa complet personalizabile, masca serigrafiata in alb si negru.

Afisaj digital cu masca de protectie solara, ce imbunatateste contrastul, chiar si in conditii de lumina solara directa puternica.

Masca de contrast neagra perimetrica in jurul afisajului, pentru optimizarea vizibilitatii in orice conditii de lumina ambientala.

DISPLAY

Viteza: panoul afiseaza viteze de la 1 la 199 km/h

Tip afisaj: LED

Afisaj principal: cu 3 cifre

Dimensiunea cifrelor: 330 mm

      Culoare lumini: portocaliu si rosu (culoarea se schimba din portocaliu in rosu atunci cand limita de viteza este depasita; functie de clipire)

Tip mesaje: pictograme / avertizari (fata vesela, fata trista, bifa verde, semnul de exclamare rosu - afisate alternativ cu viteza reala inregistrata - complet configurabil).

Acest display permite transmiterea unor mesaje suplimentare catre conducatorii auto (alternarea vitezei detectate cu diferite pictograme).

Lumina Flash: (alba) - OPTIONAL

Iconita R-301: cu limita de viteza, in general variabila (de la 10 la 90km/h), disc rosu, cifre albe.

LED-uri:

- luminozitate si vizibilitate ridicate;

- unghi larg de vizualizare;

- consum energetic redus;

- reglare automata a luminozitatii zi/noapte;

- control LED prin curent constant pentru mentinerea uniformitatii luminozitatii;

- durata de viata declarata: peste 11 ani.

Intensitate luminoasa LED-uri rosii si portocalii/amber: 7.000 mcd.

Unghiuri de vizualizare: 35° (la 50% din intensitatea luminoasa) si 75° (la 25% din intensitatea luminoasa).

Afisajul digital beneficiaza de protectie pentru cresterea contrastului si mentinerea unei vizibilitati foarte bune chiar si in conditii de lumina solara puternica.

SISTEMUL RADAR

Echipamentul utilizeaza un radar Doppler integrat in panou, cu urmatoarele caracteristici:

- frecventa de lucru: 24,125 GHz;

- putere de emisie: <5mW;

- distanta de detectie reglabila: pana la 250 m;

- domeniu de detectare a vitezei: 5 - 299 km/h;

- detectare trafic: bidirectionala;

- precizia citirii vitezei: 98%.

UNITATEA DE CONTROL

Panoul este echipat cu unitate de control digitala programabila, bazata pe microcontroler pe 32 de biti.

STATISTICI DE TRAFIC

Panoul dispune de sistem pentru inregistrarea si analiza datelor de viteza.

Memorie: pana la 500.000 de citiri.

Radarul continua sa inregistreze vitezele detectate inclusiv atunci cand functia Anti-Record impiedica afisarea pe display a unei viteze care depaseste valoarea maxima configurata.

FUNCTII DE AVERTIZARE

Pot fi configurate praguri minime si maxime de viteza pentru:

- schimbarea culorii cifrelor;

- activarea diferitelor pictograme sau emoticoane;

- avertizarea la depasirea limitei;

- definirea mai multor intervale de viteza.

Este disponibila si o functie configurabila anti-record/ anti-provocare, prin care poate fi stabilita viteza maxima ce va aparea pe display. Daca aceasta valoare este depasita, panoul poate sa nu mai afiseze viteza sau poate afisa doar o pictograma, in timp ce radarul continua sa inregistreze vitezele detectate.

MEMORIE SI PROGRAMARE

- memorie pentru inregistrarea a pana la 500.000 de citiri;

- ceas si calendar in timp real;

- perioade de functionare programabile;

- pana la 16 intervale diferite de viteza;

- monitorizarea starii de incarcare a bateriei (pentru versiunea solara);

- senzor pentru detectarea deschiderii usii (optional).

COMUNICATII SI CONECTIVITATE

STANDARD:

- Bluetooth;

- port serial RS-232.

Acestea permit operatiuni de mentenanta, configurare si acces la inregistrarile de date si masuratorile efectuate.

OPTIONAL, in functie de model si configuratie sunt disponibile:

- LoRaWAN;

- Wi-Fi;

- comunicatie 4G + GPS;

- integrare cu platforma cloud a producatorului sau cu platforme terte;

- control direct point-to-point;

- posibilitatea utilizarii unei cartele SIM;

- integrarea unui router/modem extern, la cerere.

ALIMENTARE

Panoul poate fi configurat pentru mai multe tipuri de alimentare:

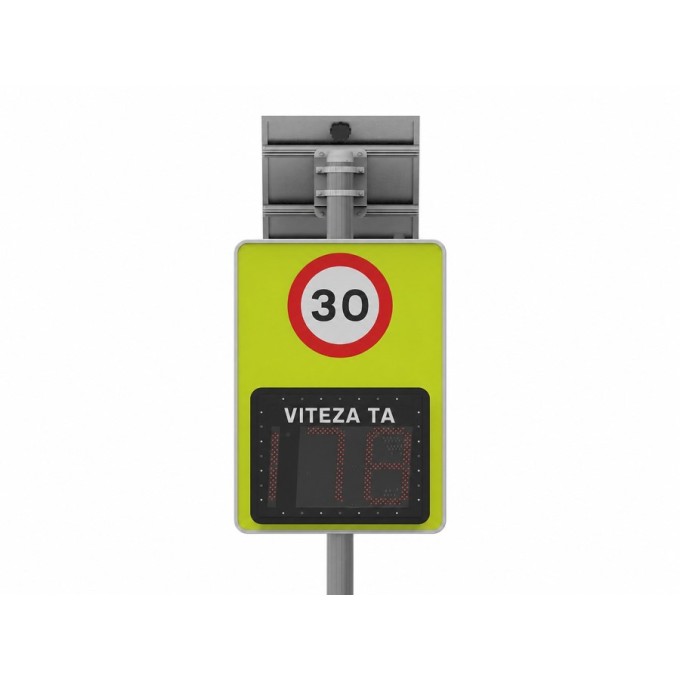

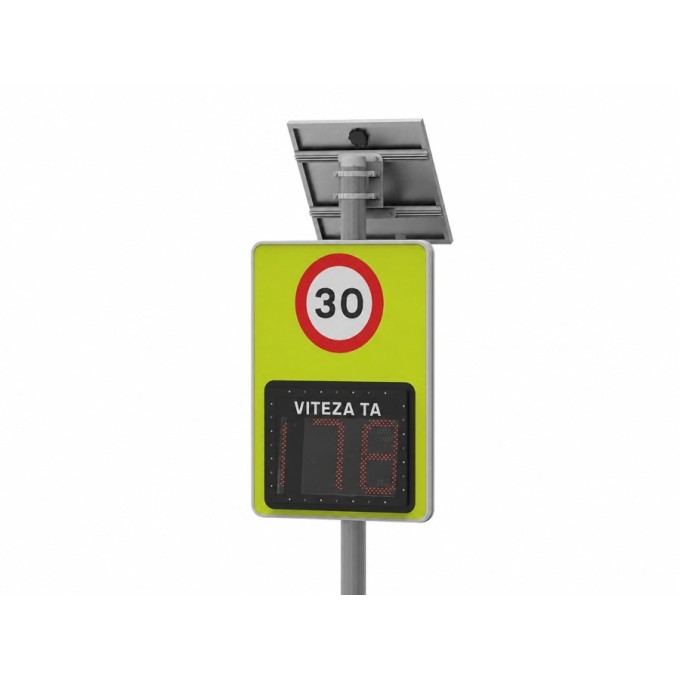

1. Alimentare solara

- panou solar 100W;

- acumulator reincarcabil (60Ah);

- regulator digital de incarcare;

- autonomie de pana la 14 zile, in functie de zona solara si regimul de functionare.

2. Alimentare de la reteaua electrica

- 230V AC monofazat.

3. Alimentare din reteaua de iluminat public

- acumulator si incarcare nocturna la 230V AC.

4. Alimentare directa

- 12V DC;

- 24V DC.

CARCASA

Profil carcasa: aluminiu, 60 mm

Partea frontala este realizata din policarbonat compact, tratat anti-UV si antireflex. Materialul reflectorizant fluorescent este de clasa NIII, de lunga durata.

Spatele si profilele sunt finisate standard in culoare argintie, fiind disponibile si alte culori la cerere.

Grad de protectie: IP65

Rezistenta la impact: IK8.

Constructia este realizata astfel incat, dupa instalare, cablurile sa nu fie accesibile sau vizibile. Masca neagra din jurul display-ului mareste contrastul si vizibilitatea in diferite conditii de iluminare.

Display-ul numeric este integrat in panoul frontal si poate fi inlocuit sau intretinut fara demontarea intregului indicator de pe stalp.

PARTEA FRONTALA

Material: policarbonat compact stabilizat UV si antireflex.

Textele si pictogramele fixe sunt complet personalizabile, producatorul prevazand posibilitatea utilizarii unei masti serigrafiate alb-negru.

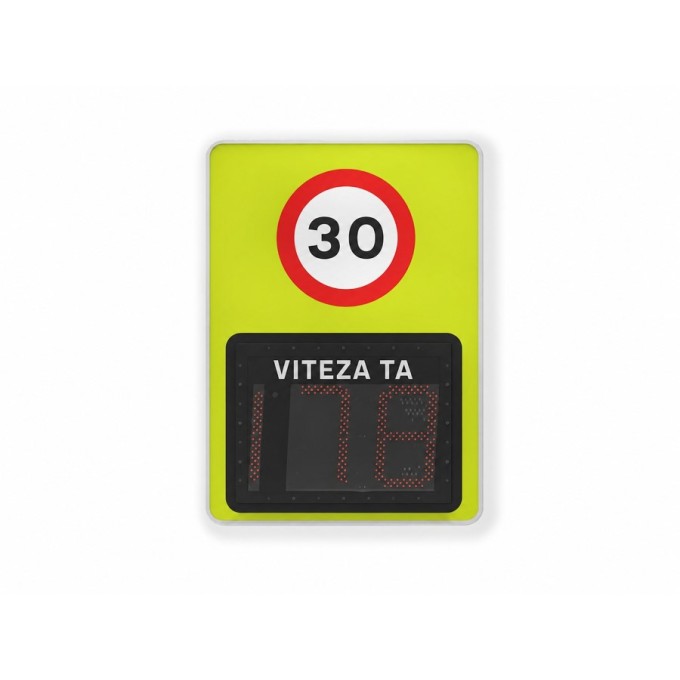

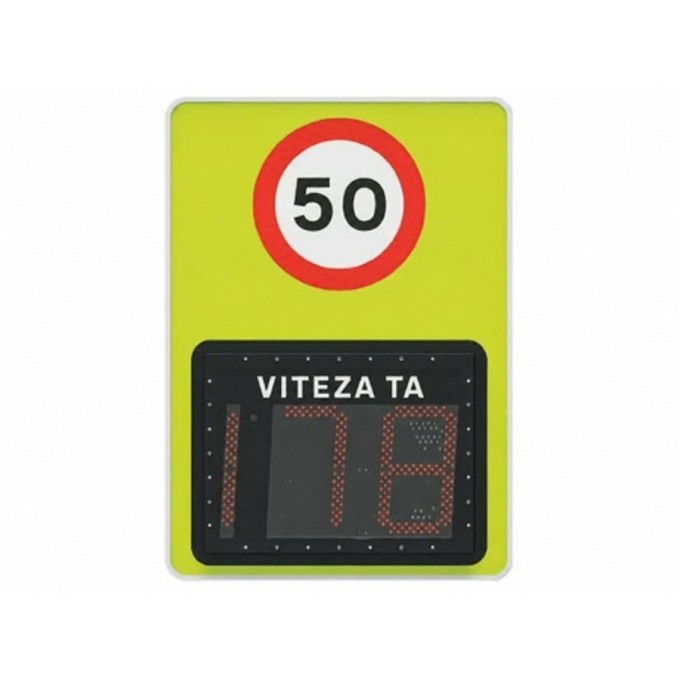

In configuratia destinata pietei din Romania, partea frontala poate fi personalizata, de exemplu, cu textul VITEZA TA, iar matricea electronica poate afisa mesajul REDUCETI.

Pot fi integrate si indicatoare rutiere fixe, in functie de configuratia solicitata, de exemplu:

• limitare de viteza;

• trecere pentru pietoni;

• alte simboluri si texte personalizate.

CONDITII DE FUNCTIONARE

Temperatura de functionare: -25°C pana la +60°C.

Protectie panou: IP65 / IK8

Protectie display LED: IP65 / impact > IK08.

INSTALARE

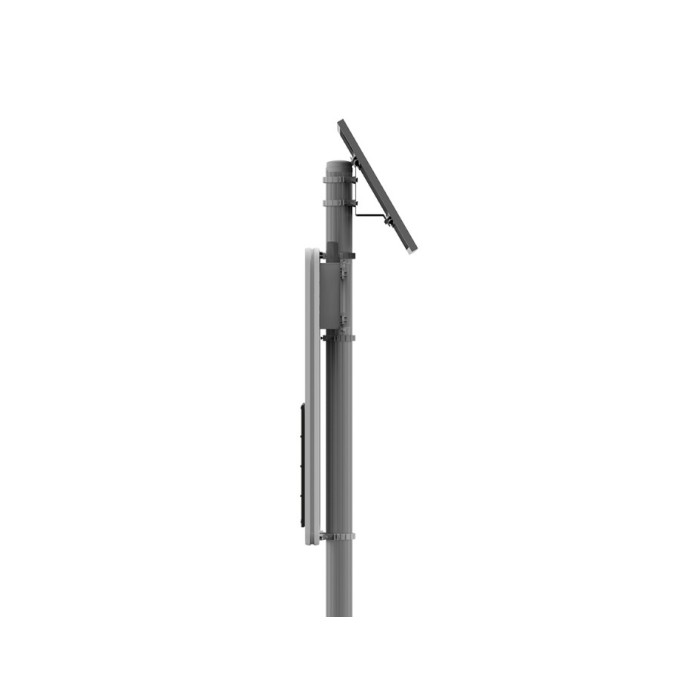

Fixarea standard poate fi realizata pe stalp cilindric cu bride din aluminiu.

Sunt disponibile mai multe variante de instalare:

• pe stalp cilindric;

• pe perete;

• pe stalp rectangular;

• alte configuratii la cerere.

CERTIFICARI

2014/35/UE, LVD – Directiva privind joasa tensiune.

2014/30/UE, EMC – Directiva privind compatibilitatea electromagnetica.

2014/53/UE, RED – Directiva privind echipamentele radio, pentru versiunile cu Bluetooth si/sau comunicatii wireless.

Produsele sunt furnizate cu declaratiile de conformitate CE corespunzatoare si marcaj CE.

GARANTIE: 2 ani, cu posibilitate de extindere.
