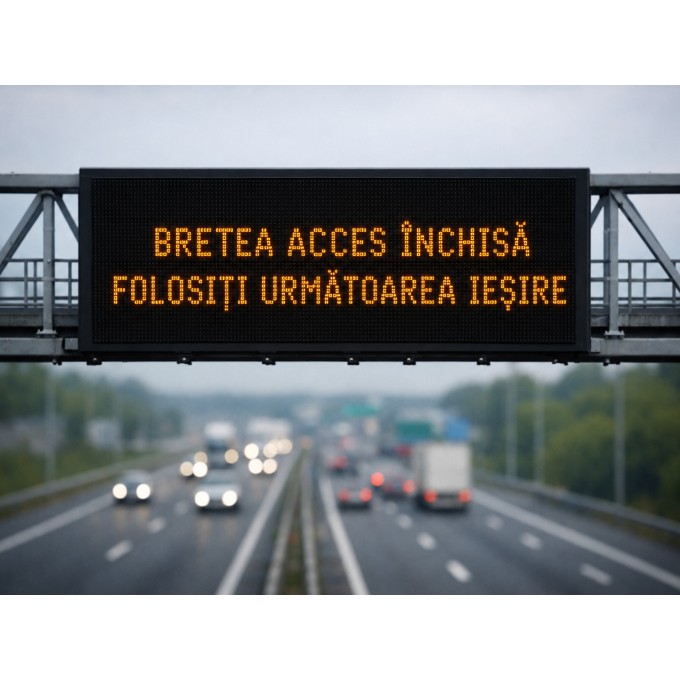

VMS bretele de acces, matrice completa, monocromatica

Panou VMS rampa de acces tip II - matrice monocramatica

Indicator VMS afisaj full-matrix afisaj portocaliu

VMS este alcatuit dintr-o zona monocromatica galbena, cu pas de 20mm, matrice 144x48 pixeli (LxH). VMS-ul este echipat cu un procesor care asigura controlul matricei LED, impreuna cu un set complet de parametri de diagnosticare.

CARACTERISTICI GENERALE

Dimensiuni (L x H x A): 3.200 x 1.250 x 360 mm

Greutate: 280 kg ± 10%

Carcasa: din aluminiu, pentru asigurarea unui corp rigid si a unei greutati reduse. Cadru intern din otel galvanizat la cald, ca ranforsare.

Specificatie de montaj: doua suporturi pe muchia inferioara, plus puncte de fixare pe partea din spate a VMS.

Acces componente interne: prin partea din spate. Toate componentele sunt instalate in interiorul carcasei panoului.

Intrare cablu: prin partea inferioara (2 fitinguri PG21 pentru tuburi spiralate)

AFISAJ

     Tehnologie LED

     Tip afisaj: matrice completa, monocromatica

     Rezoluție grafica (HxL): 144 x 48 pixeli

     Dimensiune grafica (LxH): 2.880 x 960 mm

     Distanta intre puncte: 20 mm

     Pixel: 1 LED portocaliu

    Clasa culoare: C1, C2

    Intensitate luminoasa: L3, L3(T), L3(*)

    Distributia/ variatia intensitatii: R3

    Unghiul de iluminare: B6

    Tip LED: THT (cu pini)

CARACTERISTICI DE MEDIU

Grad de protectie: IP 55 (>P2, EN12966)

Grad de poluare: D2

Temperatura de functionare: T1, T2, T3 (EN12966)

Umiditate relativa: 10% ÷ 90%

Sistem de racire: ventilatie interna fortata continua si ventilatoare de racire controlate termic pe usi, pentru asigurarea schimbului de aer.

Sistem de incalzire: un ventilator de incalzire controlat termic (400W)

CARACTERISTICI ELECTRICE/ ELECTRONICE

Alimentare electrica: 85 ~264 VAC, 47~63Hz

Consum:

           - VMS in mod blank = 160 VA

          - VMS cu consum maxim de functionare = 750 VA

CPU/ Procesor: proprietar producator

Management diagnostic: procesorul are posibilitatea de a detecta diferite scenarii de defectiune la VMS, inclusiv:

• harta completa a starii LED-urilor fiecarui panou;

• diagnostic senzori de luminozitate;

• diagnostic al nivelului de temperatura din interiorul panoului;

• alarma usa deschisa;

• diagnostic defectiune ventilatoare;

• starea comunicarii cu centrul de control (este posibila configurarea unui eveniment de publicare care depinde de starea conexiunii cu centrul de control).

Capacitatea de a gestiona setul de functii de diagnostic mentionat mai sus depinde de software-ul centrului de control si de protocolul de comunicatie implementat.

Management luminozitate: VMS este echipat cu doi senzori de luminozitate ambientala, unul pe partea frontala si unul pe partea din spate. In functie de nivelul de luminozitate extern masurat, panourile isi ajusteaza automat luminozitatea matricei LED (255 niveluri diferite disponibile). Daca este necesar, o valoare tinta dorita a luminozitatii poate fi setata manual pe VMS.

Senzor temperatura: VMS este echipat cu senzori de temperatura instalati in interiorul carcasei. Senzorii sunt conectati la procesor, pentru a gestiona comportamentul VMS in caz de temperaturi interne scazute/ridicate.

COMUNICATII LA DISTANTA

Protocol de comunicatii: protocol proprietar

Optional: NTCIP, contra cost

Conectivitate: Ethernet 10/100 sau RS-485

CERTIFICARI

     Indicatoare rutiere verticale: EN 12966-1

     Panouri rutiere cu mesaj variabil: certificare CE
